小口徑電磁流量計的檢定與研究

介紹了一套小口徑電磁流量計的檢定系統的組成結構和工作原理，采用靜態容積法在實驗室對一臺口徑為 DN50 電磁流量計進行實驗，過程中采集實驗數據，分析實驗中產生的不確定因素，得到不確定度的分量，計算得出整個實驗的合成不確定度，然后通過誤差公式算出誤差，對照檢定規程的要求，驗證了該小口徑檢定系統運行的可靠性和穩定性。

1 電磁流量計概述

1.1 電磁流量計當前形勢

隨著工業的發展，對流量測量的準確度和范圍要求越來越高。電磁流量計廣泛應用于污水，化工，生產用水，自來水行業及醫藥，鋼鐵等諸多方面，由于原理決定了它只能測導電液體，所以說它在可靠性和穩定性方面都比其他種類的流量計要好許多。

1.2 電磁流量計特點

電磁流量計的優點：電磁流量計測量范圍大，受溫度，壓力，密度等的影響小。可進行雙向測量，設置簡單方便。計量精度高，性能可高。

2 電磁流量計檢定系統的組成與原理

2.1 檢定系統的組成

該套系統采用靜態容積法進行檢定。在地下建造一個水槽，讓水從水泵出來后到達一個穩壓容器，保證穩壓容器內的水處于溢流狀態，從而使檢定過程中的水壓保持穩定。目前我院需要檢定的流量計口徑有 DN50，DN25，DN15。水流過相應口徑的電磁流量計，到達相應的標準容器內。中間過程采集介質水的溫度與壓力。

2.2檢定系統的工作原理

DN50 電磁流量計安裝到相應的管道上，保證其沒有任何的泄漏。啟動水泵，待水壓穩定，根據本次試驗的流量點，選擇適合的標準量筒作為工作容器。檢定開始前將換向器打到非工作容器，排空工作容器，關閉底閥。把流量調到規定的流量點附近。流量穩定后，切換換向器，讓水流入工作容器。換向器換向的同時啟動計時和計數器進行計時和計數。當液體流過一定質量時，切換換向器到非工作容器，同時停止計時和計數。待工作量器穩定后，將容器內水的體積值記下，同時記下流量計的示值，兩者進行比較計算，求出

被測流量計的誤差。

3 電磁流量計的檢定

電磁流量計的現場檢定

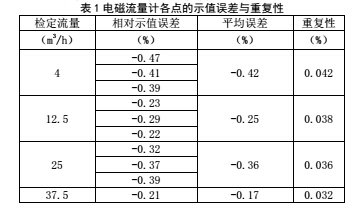

該套流量檢定系統在滿足流量穩定的條件下，按照電磁流量計的檢定規程 JJG1033-2007《電磁流量計檢定規程》的有關要求對一臺型號為 LD-50，DN50，流量范圍：（0～50） m3/h 進行檢定。流量計檢定的數據如表 1

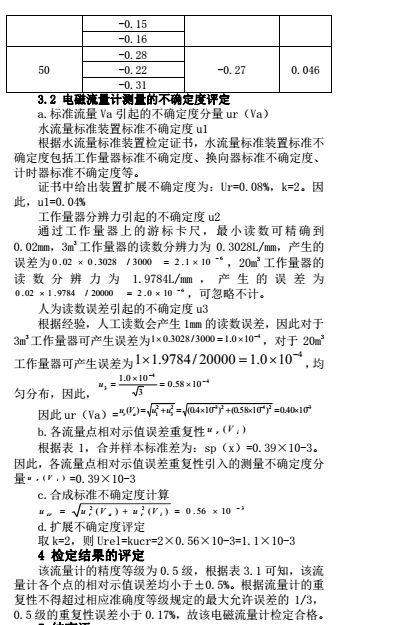

5 結束語

該套裝置對口徑為 DN50 的電磁流量計進行了檢定，過程中采集實驗數據，然后通過誤差公式算出誤差，驗證了該小口徑檢定系統運行的可靠性和穩定性。
