液體渦輪流量計安裝注意事項及特點
液體渦輪流量計是吸取了國內外流量儀表先進技術經過優化設計,具有結構簡單、輕巧、精度高、復現性好、反應靈敏,安裝維護使用方便等特點的新一代液體渦輪流量計,廣泛用于冶金、化工、石油、城建、環保、食品、冶金、供水、造紙等領域，是流量計量和節能的理想儀表?？筛呔葴y量水、自來水、柴油、汽油和較低粘度原油等液體的體積流量，還可以用于定量控制系統的流量控制測量。

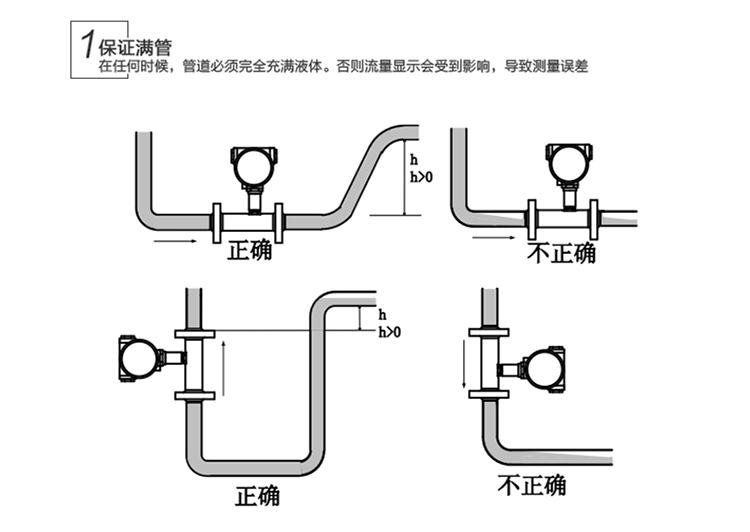

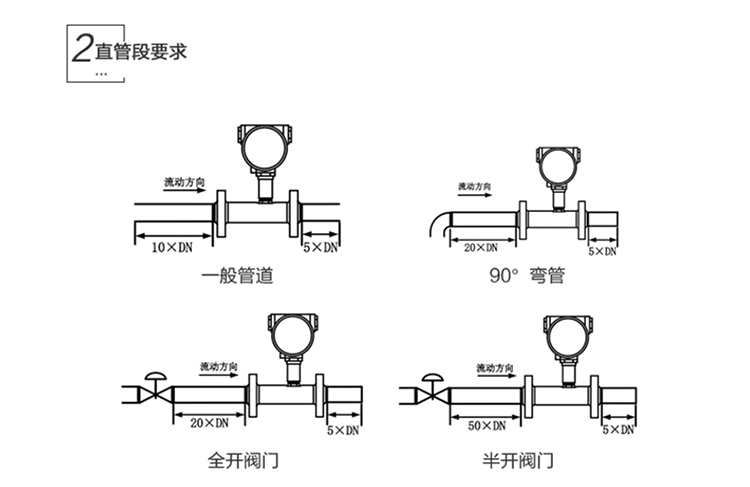

安裝注意事項
液體渦輪流量計采用渦輪進行測量。它先將流速轉換為渦輪的轉速，再將轉速轉換成與流量成正比的電信號。這種流量計用于檢測瞬時流量和總的積算流量，其輸出信號為頻率，易于數字化。圖中感應線圈和磁鐵一起固定在殼體上。當鐵磁性渦輪葉片經過磁鐵時，磁路的磁阻發生變化，從而產生感應信號。信號經放大器放大和整形，送到計數器或頻率計，顯示總的積算流量。同時將脈沖頻率經過頻率－電壓轉換以指示瞬時流量。葉輪的轉速正比于流量，葉輪的轉數正比于流過的總量。渦輪流量計的輸出是頻率調制式信號，不僅提高了檢測電路的抗干擾性，而且簡化了流量檢測系統。它的量程比可達10:1,精度在±0.2%以內。慣性小而且尺寸小的渦輪流量計的時間常數可達0.01秒。
參數對照
|
精度等級
|
±1%R、±0.5%R、±0.2%R（需特制）
|
|
量程比
|
1:10:1:15:1:20
|
|
儀表材質
|
304不銹鋼、316（L）不銹鋼等
|
|
被測介質溫度（℃）
|
-20～+120℃
|
|
環境條件
|
溫度－10～+55℃，相對濕度5%～90%，大氣壓力86～106Kpa
|
|
信號傳輸線
|
STVPV3×0.3（三線制），2×0.3（二線制）
|
|
傳輸距離
|
≤1000m
|
|
信號線接口
|
基本型：豪斯曼接頭或自帶三芯線纜；防爆型：內螺紋M20×1.5
|
|
防爆等級
|
基本型：非防爆產品；防爆型：ExdIIBT6
|
|
防護等級
|
IP65
|
液體渦輪流量計特點
1、液體渦輪流量計具有G（高）、Z（中）、D（低）三種系列，工作壓力***高達到50Mpa。主要用于油田注水系統對高壓水的計量。同時還適用于各種高低壓水機系統的流量檢測。
2、采用全硬質合金（碳化鎢）屏蔽式懸臂梁結構軸承，集轉動軸承與壓力軸承于一體，大大提高了軸承壽命，并可在少量泥沙與污物的介質中工作。
3、傳感器采用全不銹鋼結構，（渦輪采用2Cr13）防腐蝕性能好。釤鈷永磁合金作為信號檢測器，輸出信號強，磁穩定性好，可在0-120℃介質中正常工作。 容易維修，流量計有自整流的結構，小型輕巧，結構簡單，可在短時間內將其組合拆開，內部清晰簡單。
