超聲波物位計如何調試
超聲波物位計如何調試？超聲波流量計安裝過程中一般會遇到或多或少的問題，影響超聲波流量計的使用，甚至使流量計安裝時就調試不了。

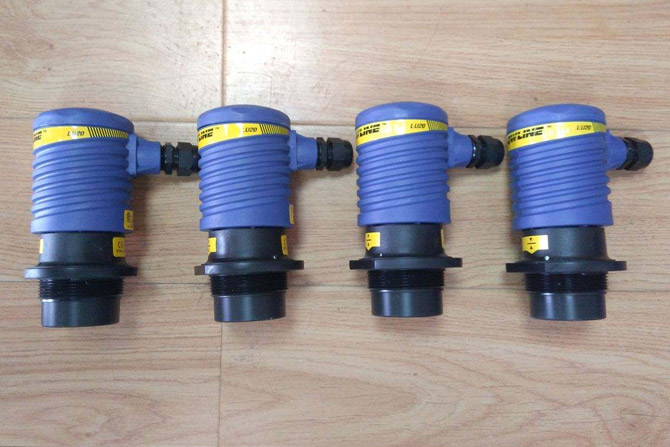

一、超聲波液位計安裝調試說明：
1、液位計的換能器是安裝在一些可以接觸介質的地方，這樣它在進行檢測的時候才不會遇到障礙，就可以減少測量時候的誤差，從而提高測量精度。
2、在液位計換能器在接收和傳送的時候，有一定的測距范圍是不可測的也就是盲區，由于沒有辦法識別出來，所以為了能夠提高其測量的精度，在測量物位的時候應該盡量在盲區之外。
3、在進行液位計的檢測的時候，要觀察其固體物料是不是平整的，選擇合理的安裝位置，這樣換能器就能在測量物質的平均高度值上很好地測量了。
4、在安裝液位計的時候，大家要注意避免出現零反射情況。超聲波物位計如果發出了脈沖聲波，但是沒辦法接收到，那么檢測儀器就不能完成檢測工作，就會出現誤差影響測量儀器的測量精度。
二、超聲波流量計調試不出來應該如何解決
一般在安裝流量計時測量有影響的因素可分為兩種，外部干擾和管道內部干擾。
（一）外部干擾：
外部干擾主要有電源干擾和電磁場干擾，兩種干擾方式一般會同時存在，我們采用以下方式判斷。
(l)電源干擾：一般是在超聲波流量計使用市電供電時才會發生，產生原因一般是市電電壓不穩定或頻率時刻變化，影響流量計對儀表信號的判斷，導致流量計信號識別出錯，無法調試。如要判斷是否是這個原因?qū)е碌牧髁坑?jì)故障，需準備一個電壓達到流量計供電要求的獨立電源（苗電池或干電池）給流量計供電，如果問題消除便說明是這個問題，反之則不是。
(2)電磁場干擾：電場、磁場干擾一般是由于現場的變頻設備或高壓供電設備、輸電設備等引起。
超聲波流量計的傳感器輸出信號為毫伏級的電壓信號，因信號電壓微弱，易受外在的電場和磁場干擾改變電壓值，導致流量計識別信號出錯，致使流量計無法調試。如需驗證是否為電場干擾，只要將流量計安裝位置遠離存在干擾源（變壓器、變頻器、高壓電線、其他大功率用電設備）的位置 6米以上，再安裝一次，即可驗證。
解決方法：
1、電源干擾：電源干擾是由于電源出現問題，一般解決方式有：在電源上安裝隔離器，使用帶濾波功能的開關電源，更換市電取電位置（遠離變頻器，且電源前端不能與變頻器有直接接觸），使用太陽能板和蓄電池供電。
2、電磁場干擾源于變壓器、變頻器、高壓電線、大功率用電器等，一般外碑方式為更換安裝位置，流量計測專渝線需遠離以上干擾源。
（二）管道內部干擾：
在超聲波流量計安裝符合條件的情況下，還能影響流量計的就只有介質內部的因素了。一般內部因素為固體顆粒物或懸浮物、空氣。超聲波流量計無法穿透固體顆粒，導致傳感器無法收到超聲波信號，影響流量計測量。測量介質中的氣泡會使流量計傳感器發出的超聲波發生折射，導致上游（下游）傳感器無法收到來自下游（上游）傳感器發出的信號，影響流量計測量或使流量計無法測量。
判斷方法：最簡單的判斷方法為在出口看，無論是懸浮物還是固體顆粒都可以在出口處看到．如果出口在水下，還可以看到管道內的氣泡冒出。另一種判斷方式為“聽“，將耳朵貼到管道上，如有氣泡，可聽到管道內有嘩嘩的流水聲，如有固體顆粒物，可聽到有固體拍打管壁的聲音，如果這些都沒有，管道內水聲則很小，幾乎聽不到水聲。一般的抽水口長時間抽水后基本不會有懸浮物。
解決方法：管道內的固體顆粒一般使用沉沙器便可解決，氣泡則可使用安裝消氣過濾器消除，如果氣泡是從管道內部產生的，則可更改安裝位置。
三、超聲波物位計故障問題與解決
出現故障指示燈常亮的情況主要有以下兩種,解決方案如下供參考:
1.在超聲波持續零液位時,頂部燈亮,輸出電流為22mA。而且隔一段時間后恢復液位時,故障不能自動解除,需關電重啟后正常,給客戶帶來不必要的麻煩甚至損失。
出現這種故障是安裝附件的選擇問題。由于超聲波液位計是全球0度發射,優點上面也介紹了。它的另外一個與眾不同的特點是,超聲波的發射除了平面頭外,在螺紋這里也是有發射的。如果持續的零位,再加上安裝件選用金屬支架。超聲波液位計就會識別到支架部分的信號強度大于平面頭接收的信號強度。而金屬支架部分與發射波之間處于盲區距離。所以超聲波處于保護狀態,故障燈常亮,輸出22mA。解決的辦法就是選用非金屬支架。因?yàn)檫x用非金屬支架后,螺紋處的發射波能穿透出去,而零點液位的回波信號絕對會大于螺紋處的回波信號。
2.經調試與重新編程后,頂部故障燈常亮,輸出電流為22mA。出現這種故障情況,經實際查證,還是在編程與調試過程中,未能按照說明書要求。造成的程序紊亂而自保狀態?？蛻粼谡{(diào)試編程超聲波液位計時,未能等到指示燈正常閃動,或則編程方法步驟根本不對,處于不穩定的編程調試。如果多次反復未依要求編程調試,超聲波液位計將拒絕工作而自保。出現這種故障的解決方法是先將超聲波液位計按要求復位,再進行重新編程。如果在未復位的情況下多次再編程,會出現以上故障。
